| 型号种类 |
MXL XXL XL L H XH XXH T2.5 T5 T10 T20 AT5 AT10 AT20 HTD：2M 3M 5M 8M 14M 20M STS：S1.5M S2M S3M S4.5M S5M S8M S14M RPP：RP2M RP3M RP5M RP8M RP10M RP14M MR: 1.5MR 2MR 3MR 5MR 8MR 14MR |
供应特点 |
1、公司主导产品，有各类模具4000多个 2、可按客户要求割条或提供模筒 3、防静电、耐高温、耐低温、耐油、耐水、耐酸碱等性能 4、常规产品无低起订量要求 |
 |
|
||||
|
型号 |
节距（mm） |
齿高(mm) |
带厚（mm） |
2β |
查看 |
|
MXL |
2.032 |
0.51 |
1.14 |
40 |
|
|
XXL |
3.175 |
0.76 |
1.52 |
50 |
|
|
XL |
5.080 |
1.27 |
2.30 |
50 |
|
|
L |
9.525 |
1.91 |
3.60 |
40 |
|
|
H |
12.70 |
2.29 |
4.30 |
40 |
|
|
XH |
22.225 |
6.35 |
11.20 |
40 |
|
|
XXH |
31.750 |
9.53 |
15.70 |
40 |
|
|
T2.5 |
2.5 |
0.7 |
1.30 |
40 |
|
|
T5 |
5 |
1.20 |
2.20 |
40 |
|
|
T10 |
10 |
2.50 |
4.50 |
40 |
|
|
T20 |
20 |
5.00 |
8.00 |
40 |
|
|
AT5 |
5 |
1.20 |
2.70 |
50 |
|
|
AT10 |
10 |
2.50 |
5.00 |
50 |
|
|
AT20 |
20 |
5.00 |
8.00 |
50 |
|
|
|
|
|
|
HTD |
STPD / STS |
RPD / HPPD |
|
齿型代号 |
型号 |
节距（mm） |
齿高(mm) |
带厚（mm） |
详细测量 |
|
HTD |
2M |
2 |
0.75 |
1.36 |
|
|
3M |
3 |
1.22 |
2.4 |
||
|
5M |
5 |
2.06 |
3.8 |
||
|
8M |
8 |
3.38 |
6.00 |
||
|
14M |
14 |
6.02 |
10.00 |
||
|
20M |
20 |
8.4 |
13.20 |
||
|
STPD/STS |
S1.5M |
1.5 |
0.56 |
1.10 |
|
|
S2M |
2 |
0.76 |
1.36 |
||
|
S3M |
3 |
1.14 |
2.20 |
||
|
S4.5M |
4.5 |
1.71 |
2.81 |
||
|
S5M |
5 |
1.91 |
3.4 |
||
|
S8M |
8 |
3.05 |
5.3 |
||
|
S14M |
14 |
5.3 |
10.2 |
||
|
RPP/HPPD |
2M |
2 |
0.76 |
1.36 |
|
|
3M |
3 |
1.27 |
2.4 |
||
|
5M |
5 |
2.15 |
3.8 |
||
|
8M |
8 |
3.2 |
5.4 |
||
|
10M |
10 |
4.27 |
7 |
||
|
14M |
14 |
6.00 |
9.7 |
||
|
MR |
1.5MR |
1.5 |
0.56 |
1.10 |
|
|
2MR |
2 |
0.75 |
1.38 |
||
|
3MR |
3 |
1.14 |
2.40 |
||
|
5MR |
5 |
1.93 |
3.80 |
||
|
8MR |
8 |
3.378 |
5.60 |
||
|
14MR |
14 |
5.80 |
9.91 |
带体采用日本进口优质合成氯丁胶，氢化丁腈胶并配入多种不同用途的橡胶辅料；骨架材料为日本进口的优
质高强度玻璃纤维线绳；带齿表面用特殊处理尼龙66高弹力布做保护。
同步带采用带齿与带轮齿啮合来传递动力，是一种新型的同步传动方式。而且，产品不需要润滑、无滑差、无污染、噪音少；传动效率达98%以上，速比范围可达1：10，允许线速度可达50m/s，传动率从几百瓦到数百千瓦，还适用多轴传动。
产品的动态曲饶性能和抗龟裂性能都比较好，臭氧性能优良，还具有耐老化、耐热、耐磨等特性。

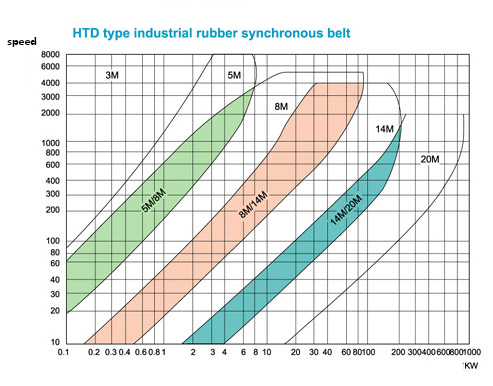

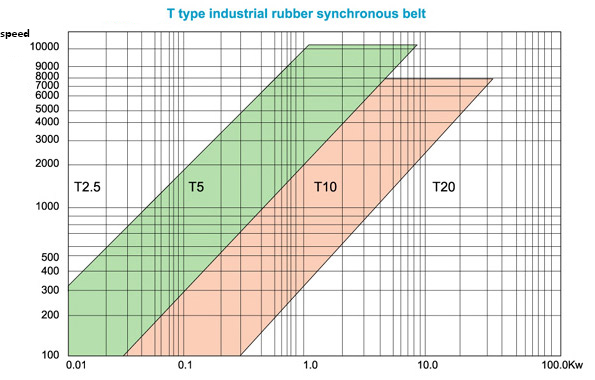

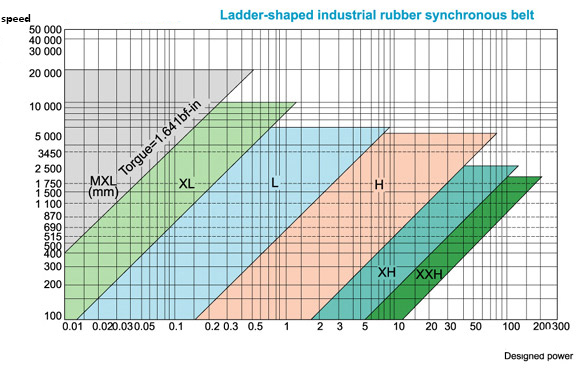

橡胶同步带、轮选型图
